虹润仪表NHR-7600 流量(热能)积算控制仪 NHR-7600R
价格：面议型号：
公司：西安奥信自动化仪表有限责任公司 品牌：
所在地：陕西.西安厂商性质：生产商
公司电话：86-029-88651096
公司传真：86-029-88638823转810
在线业务虹润仪表NHR-7600 流量(热能)积算控制仪 NHR-7600R
产品描述
NHR-7600/7600R系列液晶流量(热能)积算控制仪/记录仪对现场温度、压力、流量 等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适合于对气体、液体和蒸汽流量进行过程监测，总量累积及定量控 制，同时可与V锥等多种流量传感器配套使用；可自动判断过热蒸汽向饱和蒸汽转换并实现蒸汽热能测量和累积。
产品特点
*信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
内置多种流量积算公式，适应各测量场合，具备流量系数K自动演算功能。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。

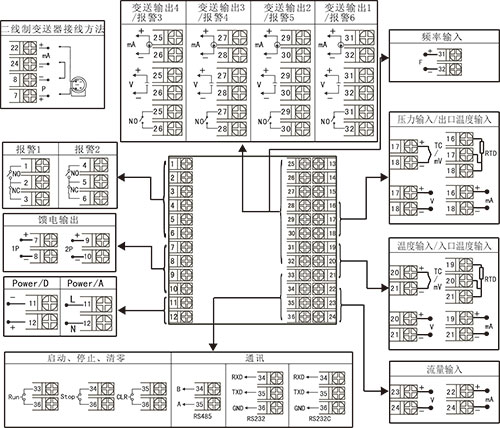

接线图
 |
技术选型
NHR-76 □-□-□-□-□液晶流量(热能)/热(冷)量积算控制仪
① ② ③ ④ ⑤
NHR-76 □R-□-□-□-□液晶流量(热能)/热(冷)量积算记录仪
① ② ③ ④ ⑤
|
①类型 |
②规格尺寸 |
||
|
代码 |
输入通道 |
代码 |
宽*高*深 |
|
01 |
单路无补偿流量积算仪 |
A |
160*80*110mm（横式） |
|
③报警输出（备注1） |
④供电电源 |
||
|
代码 |
报警通道（继电器接点输出） |
代码 |
电压范围 |
|
X |
无输出 |
A |
AC/DC 100～240V(AC/50-60Hz) |
|
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) |
|||
|
变送输出(备注1) |
通讯输出/外部事件输入 |
||
|
代码 |
输出通道 |
代码 |
通讯接口(通讯协议) |
|
1 |
1路变送输出 |
D1 D3 Y |
RS485通讯接口（Modbus RTU） RS232C打印接口 启动、停止、清零 |
|
馈电输出 |
|||
|
代码 |
馈电输出（输出电压) |
||
|
1P |
1路馈电输出 |
||
|
适用于带记录的仪表 |
|||
|
USB转存功能 |
扩展功能 |
||
|
代码 |
转存功能 |
代码 |
扩展功能 |
|
U |
USB卡转存（U盘） |
SD |
SD卡扩展(Micro SD卡) |
备注
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出多只能选择两路，变送输出+报警输出≤4。
2、压力补偿通道输入类型只选择电压或电流信号，流量通道输入类型只选择电压、电流或者频率输入。
3、仪表型号举例：
例1：NHR-7602R-C-4-A-2/1P(流量、压力输入信号4～20mA，温度输入信号PT100，两路4～20mA输出)
含义：温压补偿输入流量仪，带记录功能，96*96*110mm的规格尺寸，4限报警输出，AC100～240V供电，2路变送输出，1路馈电输出。
