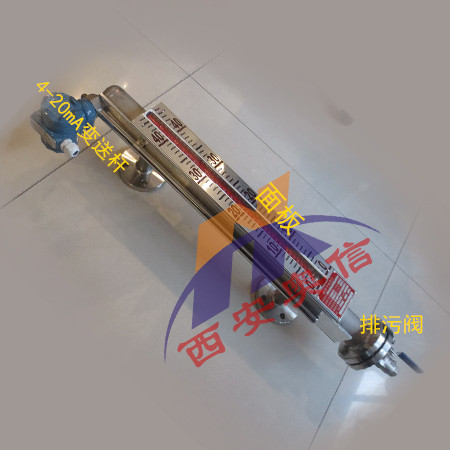

UHZ-528SAPX7C1A0：磁翻板液位计， 侧装，带2路报警，带4-20mA型号输出，304不锈钢材质

选型须知

1、安装方式： 侧装式 顶装式

2、测量介质：比如水、油、其他化工溶剂及液体原料

3、材质要求：比如304不锈钢、316L不锈钢、PP、PVC等

4、介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。

5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。

6、连接方式：侧装式磁翻柱液位计：法兰连接（比如DN25、DN20）。顶装式磁翻柱液位计：DN80或DN100的连接法兰，

7、测量范围

1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。

2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。

技术参数

1、量程范围（mm）：800～3000；

2、介质密度（g/cm3）：0.5～2；

3、介质粘度： ≤0.02Pa.S；

4、工作温度℃：-40～350；

5、压力等级（MPa）：≤32；

6、测量精度（mm）：≤±10；

7、安装方式：侧装式、顶装式、底装式；

8、防护等级：IP65；

9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

磁翻板液位计分类

类型 适用范围及用途

普通型 普通型浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、*等部门对开口或承压容器中的液位进行连续显示。

防腐型 特别适合于具有腐蚀性、毒性的液位测量指示（工作压力≤1.6MPa；测量范围≤2m）。

伴热型 适用于测量粘度比较大，温度比较高或比较低的液体介质（该仪表需要使用伴热装置）。

高温型 适用于容器压力小于10Mpa、温度在200℃～450℃之间的液体介质的液位连续测量。

高压型 适用于温度为200℃以下、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。

高温高压型 适用于温度高于200℃、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。

防爆型 适用于在易燃易爆环境里、需要电信号远程传输的情况，该仪表带4mA～20mA电流信号或上下限报警设定的液位变送器等电子装置。

顶装型 适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合（工作压力≤1.6MPa；测量范围≤2m）。
